GT-MEC-004

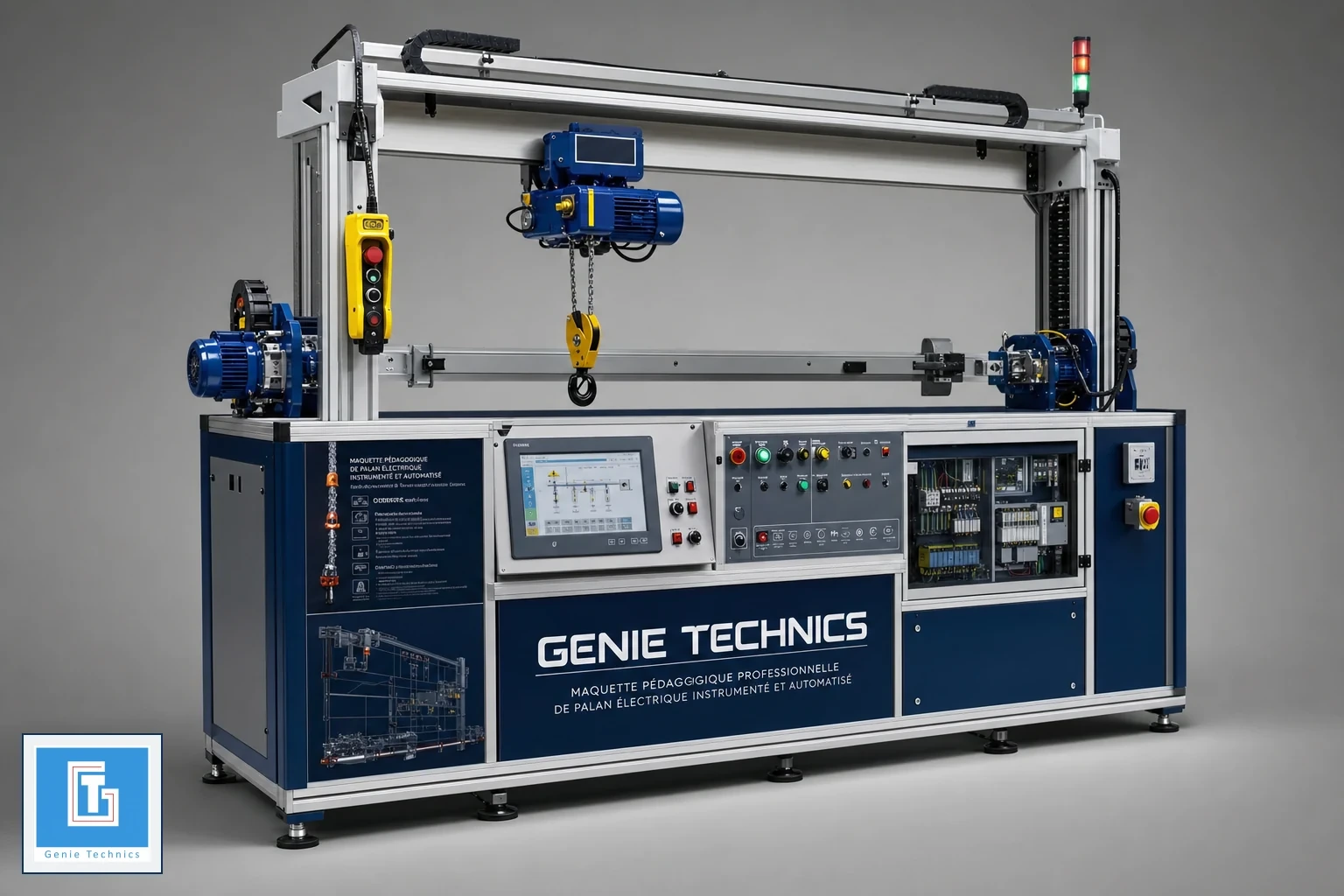

Maquette pédagogique mobile GENIE TECHNICS de palan électrique instrumenté et automatisé. Le poste réunit un palan à deux axes (levage et translation), une charge utile pédagogique de 20 kg, des motoréducteurs triphasés freinés, une commande locale par boîte pendante, un automate, une IHM et un jumeau numérique. La maquette fonctionne de façon autonome. Une assistance pédagogique par IA peut expliquer les notions, aider à interpréter les mesures et proposer des pistes de diagnostic. Elle ne commande jamais la chaîne de levage ni la sécurité.
Caractéristiques
- Palan à deux axes : levage et translation ; charge utile pédagogique 20 kg
- Motoréducteurs triphasés freinés ; variateurs de fréquence ; codeurs ; fins de course ; cellule de charge ; anti-ballant ; limiteur de surcharge
- Commande locale par boîte pendante ; automate 24 VCC ; IHM 7 pouces ; modes manuel, pas-à-pas, automatique et maintenance
- Mesure charge, vitesse, position, courant, énergie et oscillation ; acquisition 50 ms ; export CSV ; jumeau numérique
- Exactement 12 défauts sécurisés (capteur, frein, surcharge, phase, fin de course, séquence)
- Alimentation 380/400 V triphasée, 50 Hz ; commande 24 VCC ; structure grillagée ; arrêt d’urgence ; accès clé enseignant
- Assistant pédagogique IA : explicatif seulement, hors chaîne de levage et hors sécurité
Domaine Mécanique
GENIE TECHNICS GT-MEC-004
