GT-VAWT-032

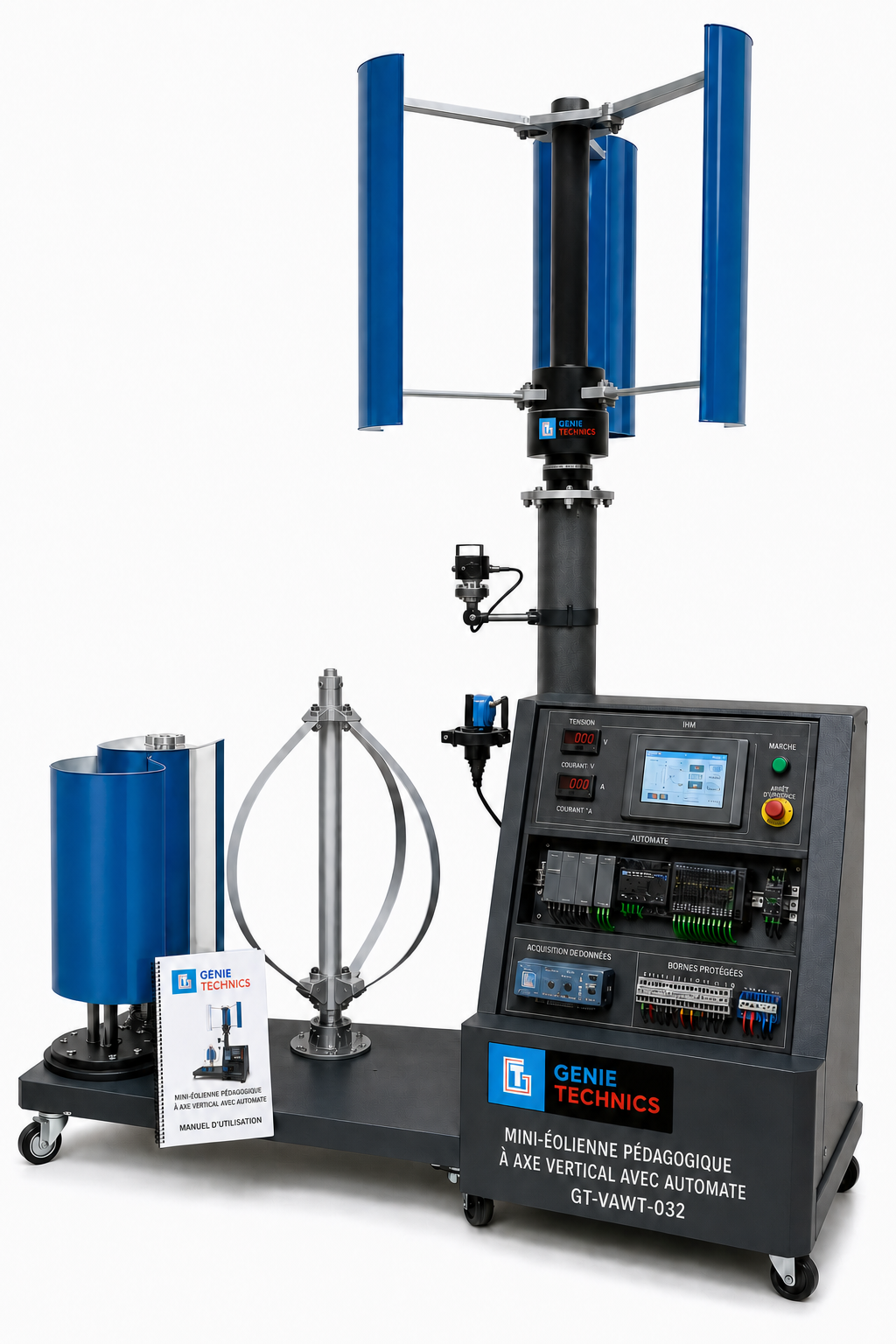

Banc pédagogique GENIE TECHNICS de mini-éolienne à axe vertical avec automate. Les pales interchangeables permettent de comparer les configurations Savonius, Darrieus et hybride ; l’alternateur à aimants permanents, l’instrumentation, les bornes de mesure et l’automate servent à l’étude de la production électrique.
Caractéristiques
- Type VAWT : configurations Savonius / Darrieus / hybride par pales interchangeables
- Couple élevé dès les faibles vitesses de vent
- Pales interchangeables pour comparer l'aérodynamique (pas trois rotors complets imposés)
- Peu de vibrations ; rotation lente du rotor
- 100 W = puissance nominale génératrice ; distincte de la sortie de mesure 1-20 V / 100-500 mA
- Matériaux : ABS renforcé, aluminium ou fibre composite
- Rotor équilibré ; mât stable ; base lourde ou châssis
- Alternateur aimants permanents ; AC tri ou mono puis DC
- Tension typique en charge (mesure pédagogique) : 1 à 20 V ; courant max : 100 à 500 mA
- Bornes de mesure accessibles ; phases marquées ; bananes isolées ; connexion sécurisée
- Manuel, schémas, synoptique, bornier, guide automate
- TP : vent, angle/rendement, U charge/vide, courbes P-vitesse, AC/DC, automate/alarmes, données
- Tableau de référence : U, I, effet charge, pales
Domaine Énergies renouvelables
GENIE TECHNICS GT-VAWT-032
